产品细节01
结构与配套
可调结构配合安全挂锁与挂牌使用。
1 / 8
手柄球阀锁具
可调节球阀锁具
产品型号ABVL01
ABVL01 可调节球阀锁具，适用 DN8–DN50 球阀。
- 材质
- 工程塑料 ABS
- 温度范围
- −20°C 至 +90°C
- 图示长度
- 136mm
颜色选择红色
色块用于配置咨询，主图保留产品实拍。
颜色定制
当前选择红色 / 按需求定制
PRODUCT VIDEO
ABVL01 安装与结构演示
视频展示对应系列的操作方法，可能包含其他尺寸及配套用品；交付规格以本页型号参数为准。
PRODUCT OVERVIEW
产品介绍
- 适用 DN8–DN50 球阀
- 尺寸与实拍资料可放大查看
ABVL01 可调节球阀锁具
ABVL01 可调节球阀锁具，适用 DN8–DN50 球阀。
选型与配套
请按阀门结构、安装空间及本型号尺寸核对选型。图片中的挂锁、挂牌和设备用于展示配套方式，供货配置可在咨询时说明。
型号与配置
请按本型号尺寸选型；配套图片及系列视频中的挂锁、挂牌另按需求确认。
SPECIFICATIONS
规格与尺寸
| 型号 | ABVL01 |
|---|---|
| 材质 | 工程塑料 ABS |
| 温度范围 | −20°C 至 +90°C |
| 图示长度 | 136 mm |
| 图示宽度 | 77 mm |
| 图示高度 | 104 mm |
| 图示锁孔直径 | 8 mm |
资料来源：PROLOCKEY 中文分类目录，第 5 页。查看原目录

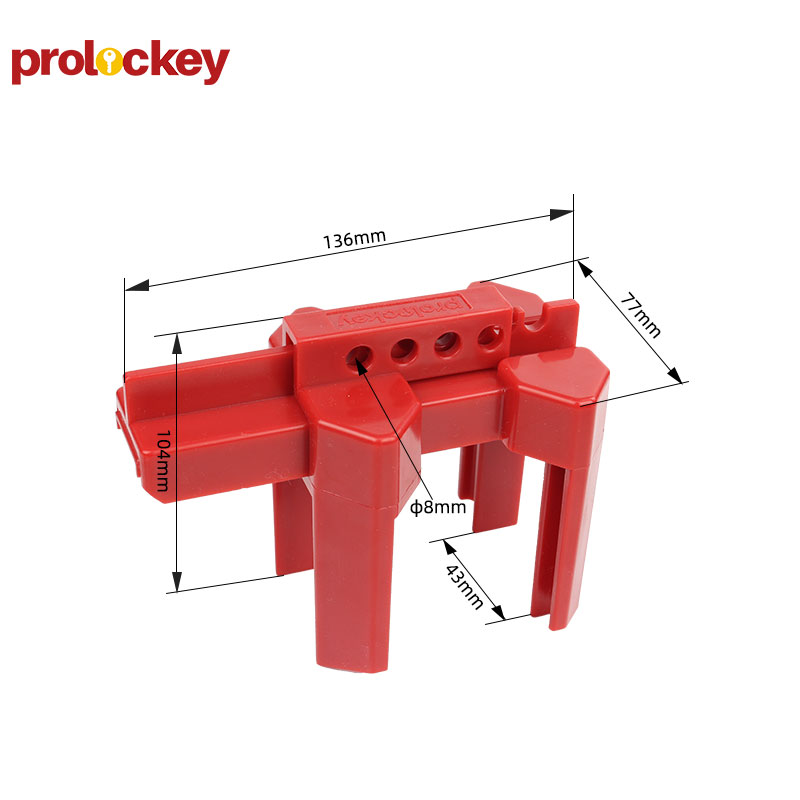

适用 DN8–DN50 球阀。尺寸与锁孔标注见下图。
APPLICATIONS
应用与配套

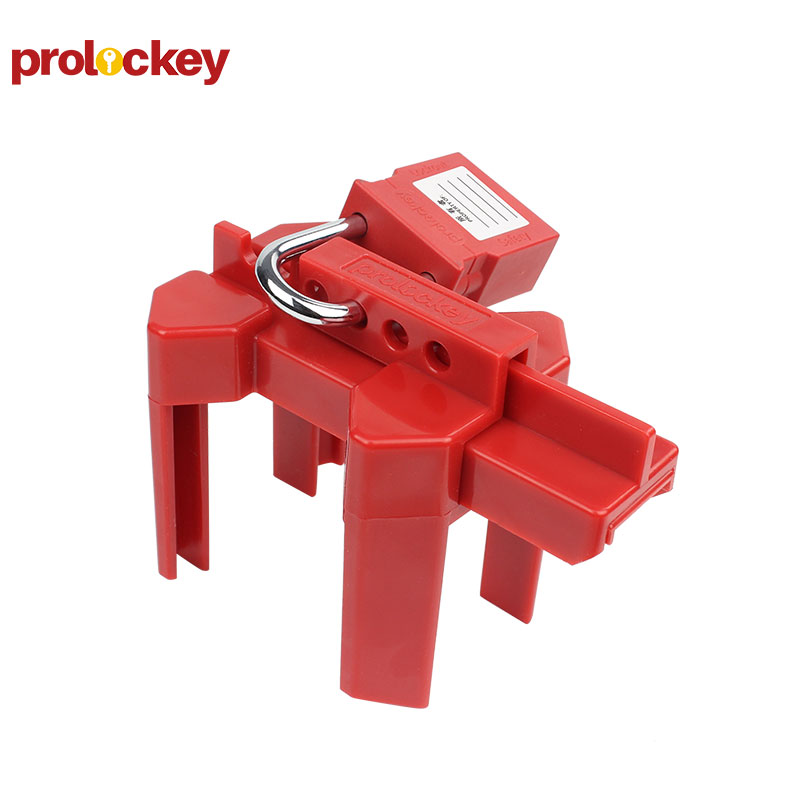

安装与上锁示例
展示本产品的使用位置及固定方式，具体配套配置可在咨询时说明。

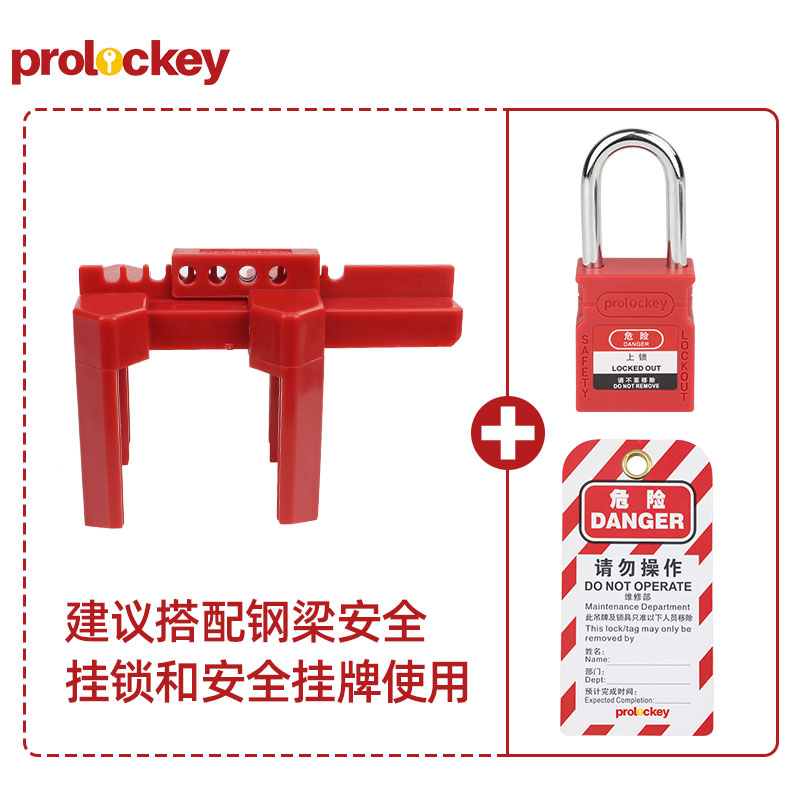

挂锁与挂牌组合
组合图展示系列配套方式，挂锁及挂牌的型号与数量可在咨询时一并说明。
