产品细节01
结构与开合
两侧壳体打开后包覆手轮，合拢并使用安全挂锁上锁。
1 / 4
轮式闸阀锁具
金属闸阀锁具
产品型号SGVL01-SS

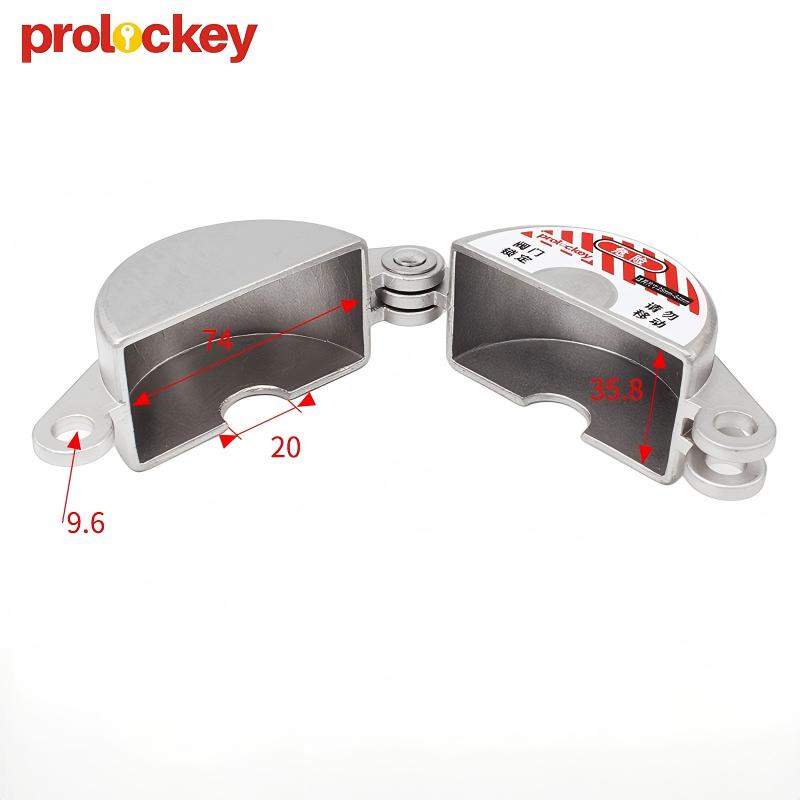

SGVL01-SS 金属闸阀锁具，采用包覆式结构，尺寸见本型号标注图。请结合手轮、阀杆和安装空间核对选型。
- 外观
- 金属色
- 图示内腔横向尺寸
- 74mm
- 图示内腔高度
- 35.8mm
PRODUCT OVERVIEW
产品介绍
- 包覆闸阀手轮
- 本型号尺寸可放大查看

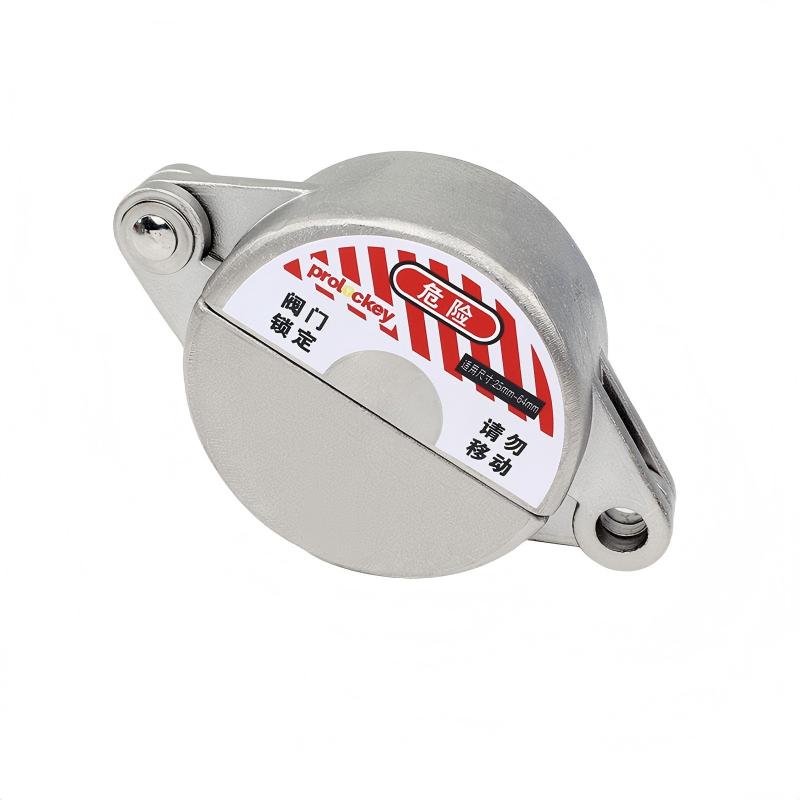

SGVL01-SS 金属闸阀锁具
SGVL01-SS 金属闸阀锁具，采用包覆式结构，尺寸见本型号标注图。请结合手轮、阀杆和安装空间核对选型。
选型与配套
两侧壳体打开后包覆手轮，合拢并使用安全挂锁上锁。请核对现场的手轮直径、阀杆开口和周围操作空间。系列图片与视频可能包含其他尺寸，交付规格按本型号确认。
型号与配置
挂锁与挂牌为配套示例，系列图片及视频包含其他尺寸，交付规格按本型号确认。
SPECIFICATIONS
规格与尺寸
| 型号 | SGVL01-SS |
|---|---|
| 外观 | 金属色 |
| 图示内腔横向尺寸 | 74 mm |
| 图示内腔高度 | 35.8 mm |
| 图示阀杆开口 | 20 mm |
| 图示锁孔直径 | 9.6 mm |
请核对手轮直径、阀杆尺寸、锁梁与周边操作空间。
APPLICATIONS
应用与配套

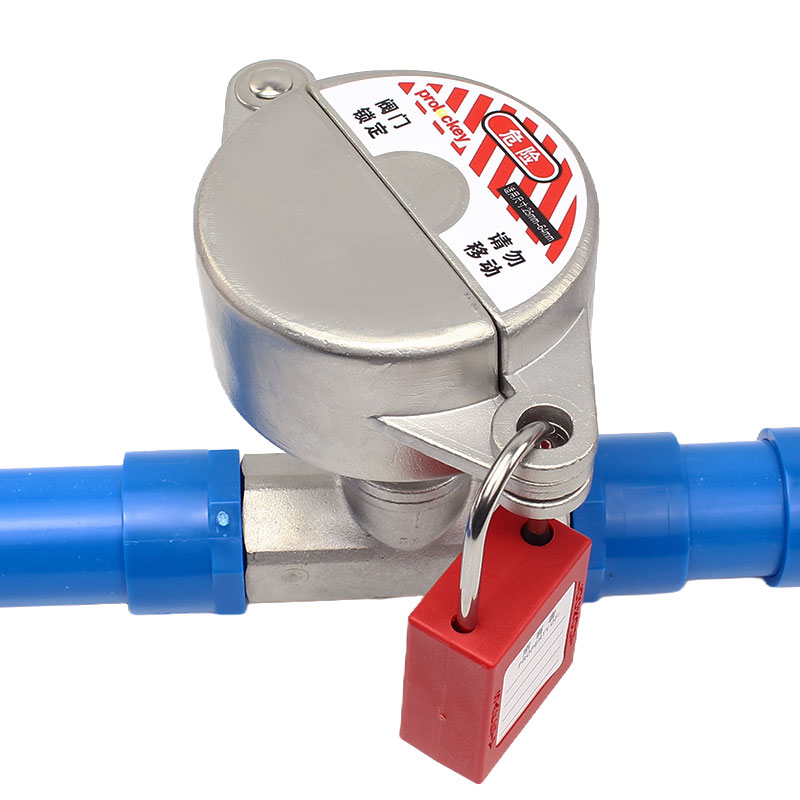

手轮上锁示例
实拍展示闸阀手轮与锁具的配套位置。挂锁和挂牌为配套示例，可在询价时一并说明。
