产品细节01
结构与安装

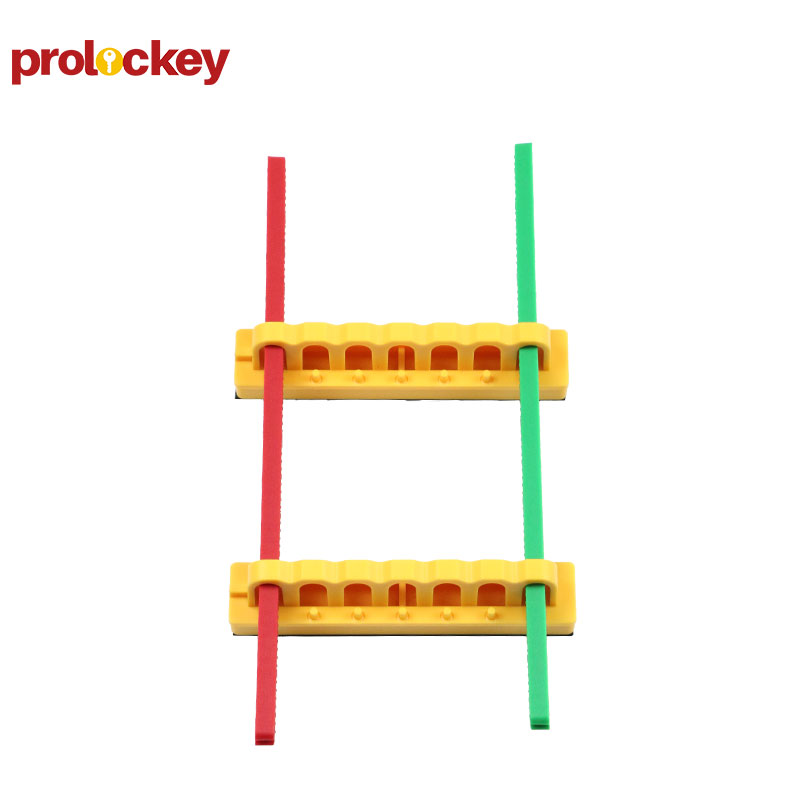

红色阻杆表示开关打开，绿色阻杆表示开关关闭；按底座、主杆及安装位配套。
1 / 6

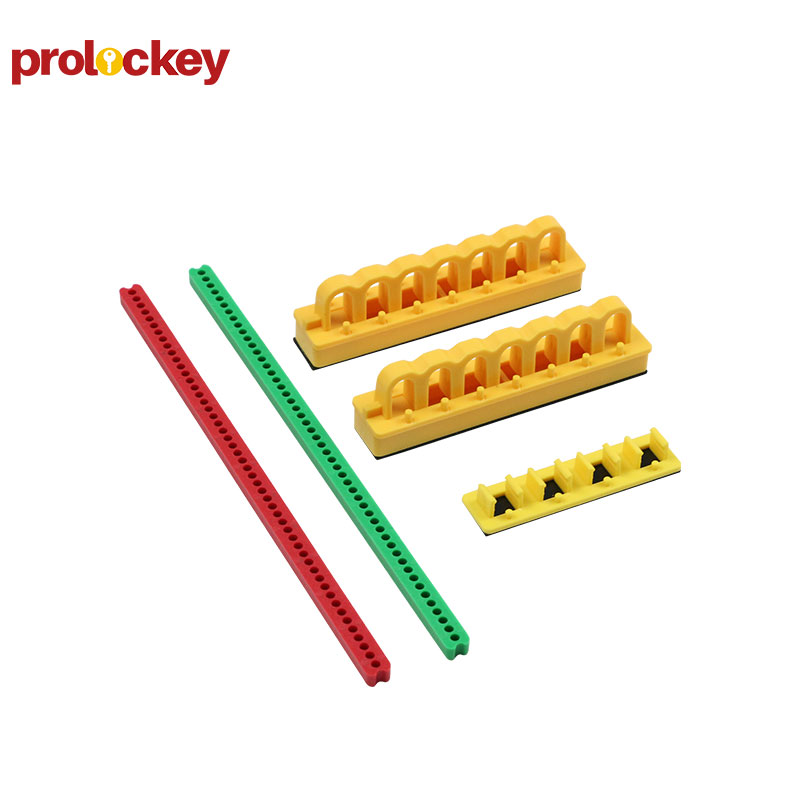

断路器组锁
断路器组锁
产品型号GCBL01
GCBL01 断路器组锁，适用于大部分塑壳断路器及超大型、不规则开关的组合上锁。
- 底座材质
- 工程塑料 ABS
- 主杆材质
- 尼龙 PA
- 主杆长度
- 195mm
颜色选择黄色
色块用于配置咨询，主图保留产品实拍。
塑料部件颜色定制
当前选择黄色 / 按需求定制
PRODUCT OVERVIEW
产品介绍
- 适用于大部分塑壳断路器及超大型、不规则开关的组合上锁
- 红色阻杆表示开关打开，绿色阻杆表示开关关闭；按底座、主杆及安装位配套
GCBL01 断路器组锁
GCBL01 断路器组锁，适用于大部分塑壳断路器及超大型、不规则开关的组合上锁。
结构与应用
红色阻杆表示开关打开，绿色阻杆表示开关关闭；按底座、主杆及安装位配套。
选型提示
请核对型号、开关手柄的实际厚度和安装空间。图片中的设备、挂锁和挂牌仅供说明安装方式，实际交付配置请在咨询时确认。
型号与配置
请按型号、适配尺寸及配套数量询价确认。
SPECIFICATIONS

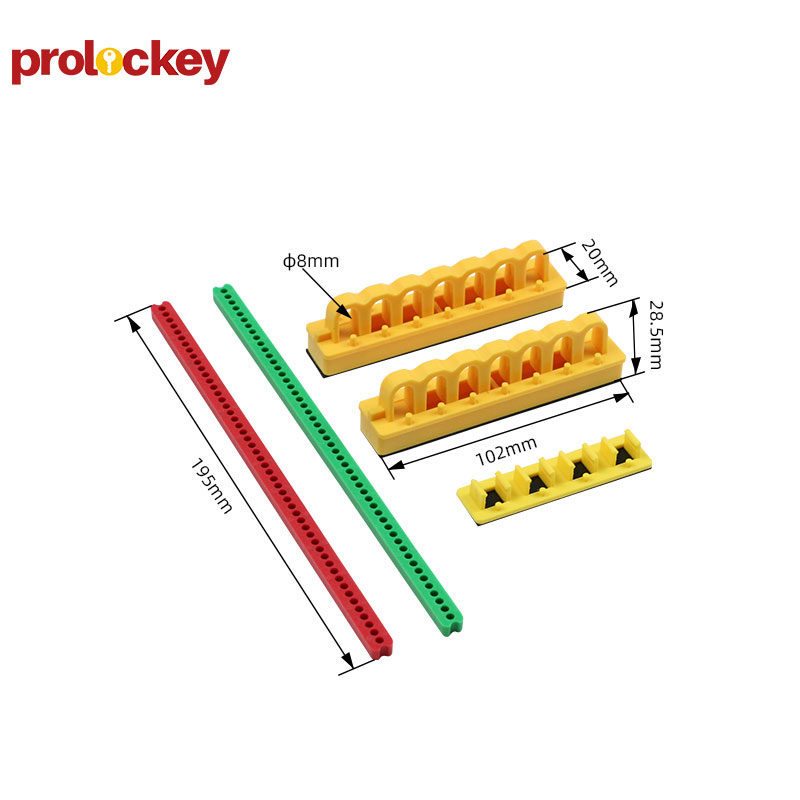

规格与尺寸
| 型号 | GCBL01 |
|---|---|
| 底座材质 | 工程塑料 ABS |
| 主杆材质 | 尼龙 PA |
| 主杆长度 | 195 mm |
| 图示底座长度 | 102 mm |
| 图示底座高度 | 28.5 mm |
| 图示底座宽度 | 20 mm |
| 图示孔径 | 8 mm |
| 固定方式 | 底座背面自粘胶贴 |
资料来源：PROLOCKEY 中文分类目录，第 17 页。查看原目录
本页尺寸来自本型号图片及断路器锁具目录；请核对设备手柄结构、夹持尺寸和现场安装空间。
APPLICATIONS
应用与配套

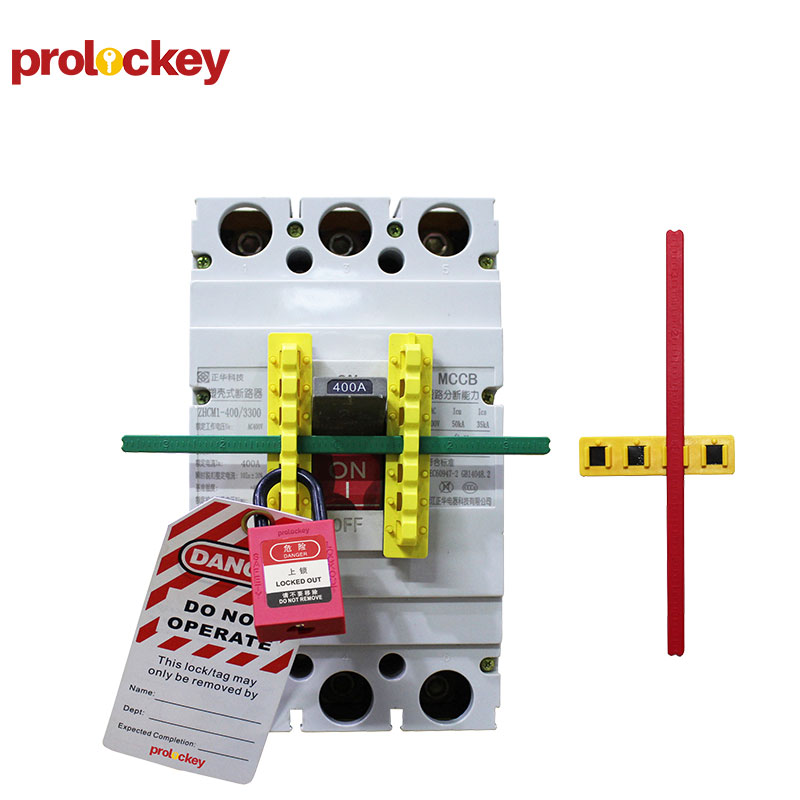

安装与上锁示意
图片中的断路器、挂锁和挂牌用于说明操作方式，实际供货内容请按需求确认。

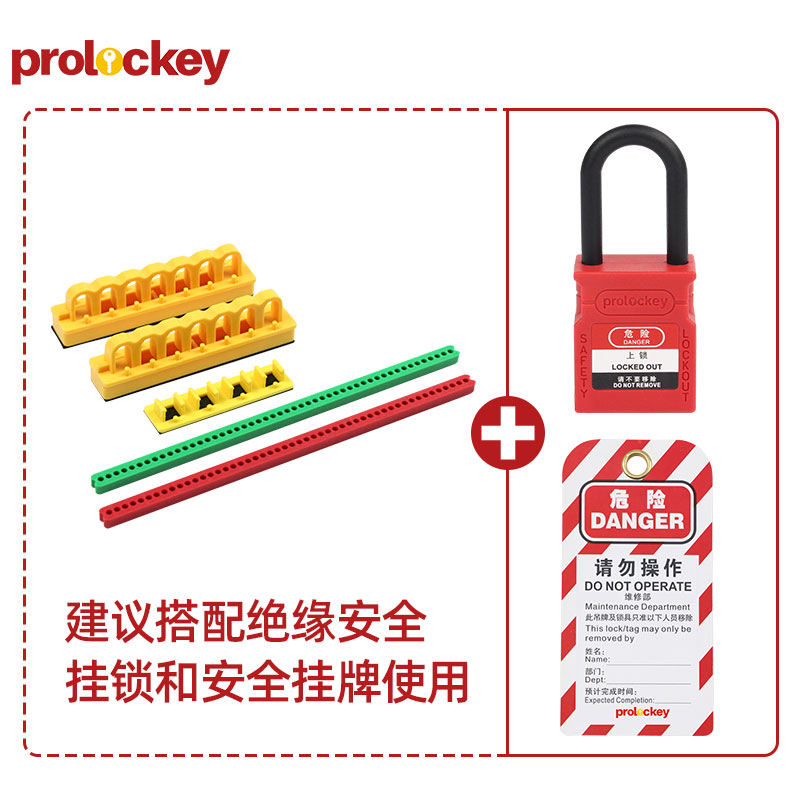

组合使用示意
挂锁、挂牌及断路器设备仅供配套参考，实际交付配置请在询价时确认。
