产品细节01
产品结构与细节

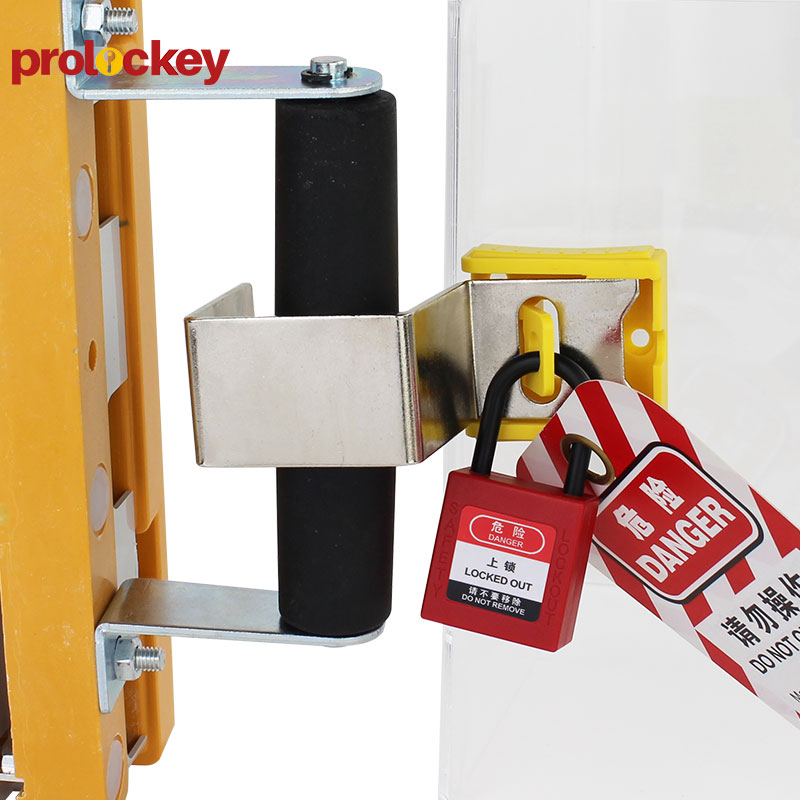

连续两次折弯形成桥形外伸挡片；应用图展示挡片阻挡柜门侧面的黑色手柄；可采用双面3M胶或螺丝固定。
1 / 3
多用途工业电气锁
桥形挡片多用途工业电气锁
产品型号ECL08
ECL08 桥形挡片多用途工业电气锁，桥形折弯挡片用于刀开关、电气手柄等位置的上锁。
- 总长度（官方目录）
- 117.76mm
- 锁座宽度 B
- 45 mm（官方目录）
- 锁座高度 C
- 17 mm（官方目录）
塑料部件颜色定制
当前选择按需求定制
PRODUCT OVERVIEW
产品介绍
- 连续两次折弯形成桥形外伸挡片
- 应用图展示挡片阻挡柜门侧面的黑色手柄
- 可采用双面3M胶或螺丝固定
- 可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）
ECL08 桥形挡片多用途工业电气锁
ECL08 桥形挡片多用途工业电气锁，桥形折弯挡片用于刀开关、电气手柄等位置的上锁。
结构与适用场景
连续两次折弯形成桥形外伸挡片；应用图展示挡片阻挡柜门侧面的黑色手柄；可采用双面3M胶或螺丝固定；可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）。
选型提示
请结合设备结构、图示尺寸和安装空间确认配套。图片中的挂锁、挂牌及设备仅用于说明使用方式，实际交付配置请在咨询时确认。
型号与配置
请按型号、适配尺寸、颜色及配套数量询价确认。
SPECIFICATIONS
规格与尺寸
| 型号 | ECL08 |
|---|---|
| 总长度（官方目录） | 117.76 mm |
| 锁座宽度 B | 45 mm（官方目录） |
| 锁座高度 C | 17 mm（官方目录） |

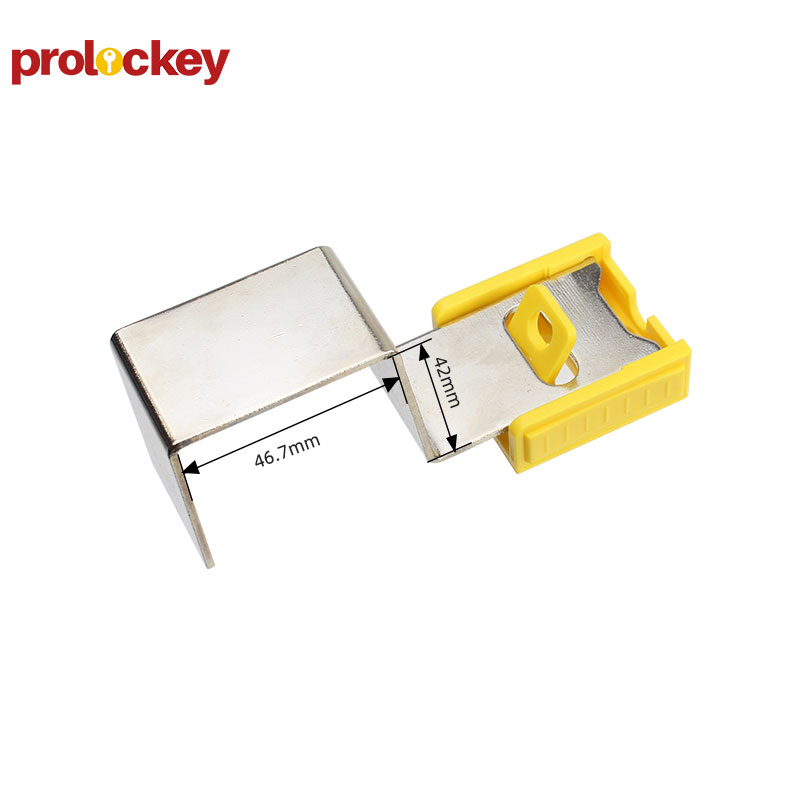

| 桥段图示长度 | 46.7 mm（本轮尺寸图） |
| 折弯段图示高度 | 42 mm（本轮尺寸图） |
| 锁座材质 | ABS（官方目录） |
| 金属挡片材质 | 铁镀锌（官方目录） |
| 目录标示耐温 | -20°C 至 +90°C |
| 固定方式 | 双面3M胶或螺丝（官方目录） |
| 适用位置 | 刀开关、电气手柄等 |
资料来源：PROLOCKEY 中文分类目录，第 13 页。查看原目录
以本型号图示尺寸和现场安装空间为准。
APPLICATIONS
应用与配套
安装与应用
图片展示本型号的使用位置。配套挂锁和挂牌按需求确认。
