产品细节01
产品结构与细节
阶梯折弯挡片，前端带小折边；应用图展示柜门位置配挂锁和挂牌；可采用双面3M胶或螺丝固定。
1 / 6
多用途工业电气锁
ECL03 阶梯挡片多用途工业电气锁
产品型号ECL03

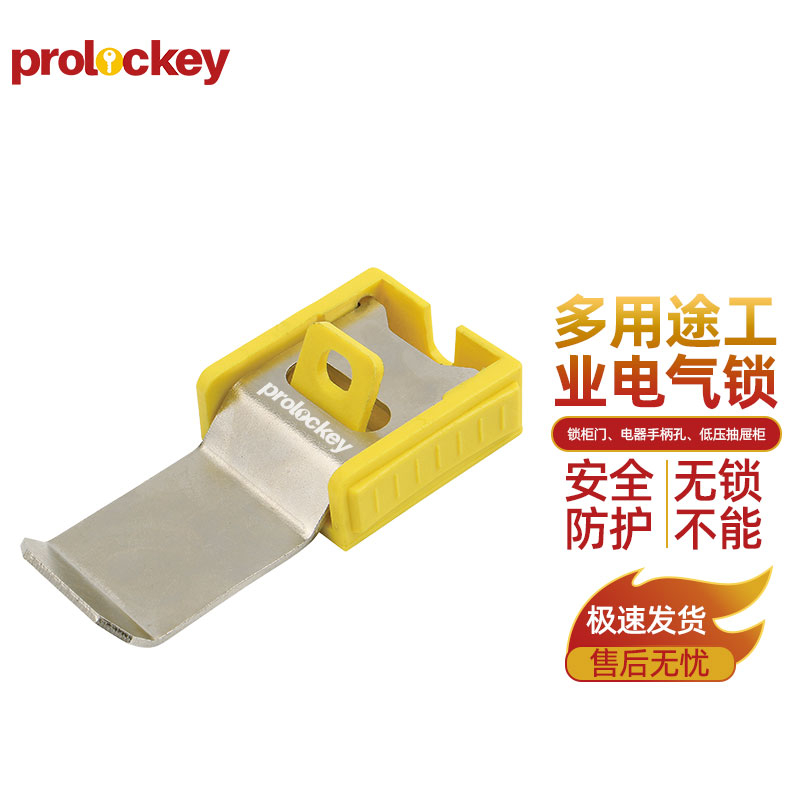

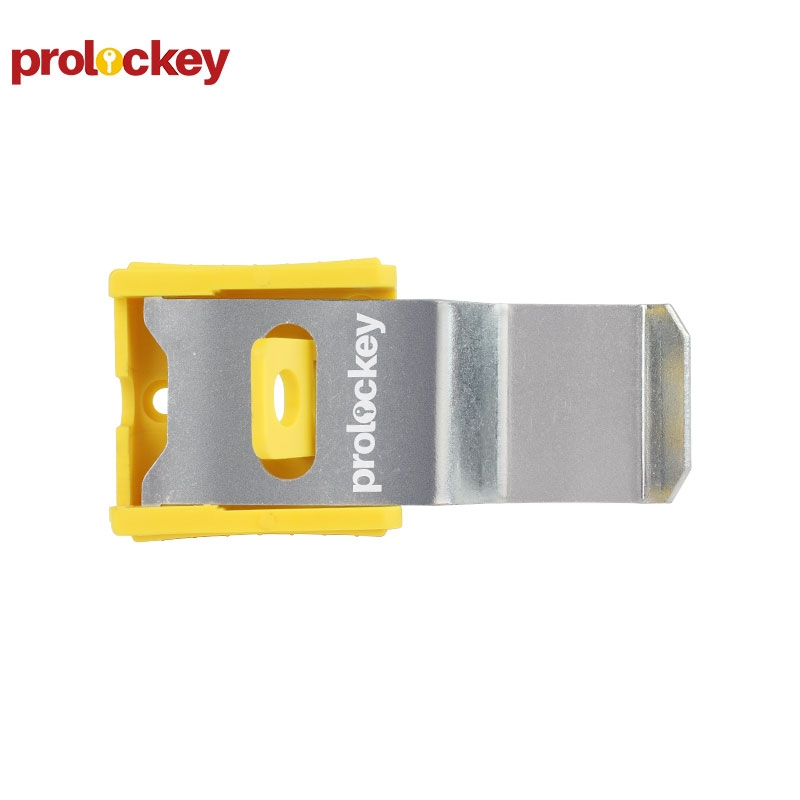

ECL03 阶梯挡片多用途工业电气锁，阶梯折弯挡片用于柜门、电器手柄孔、低压抽屉柜等位置的上锁。

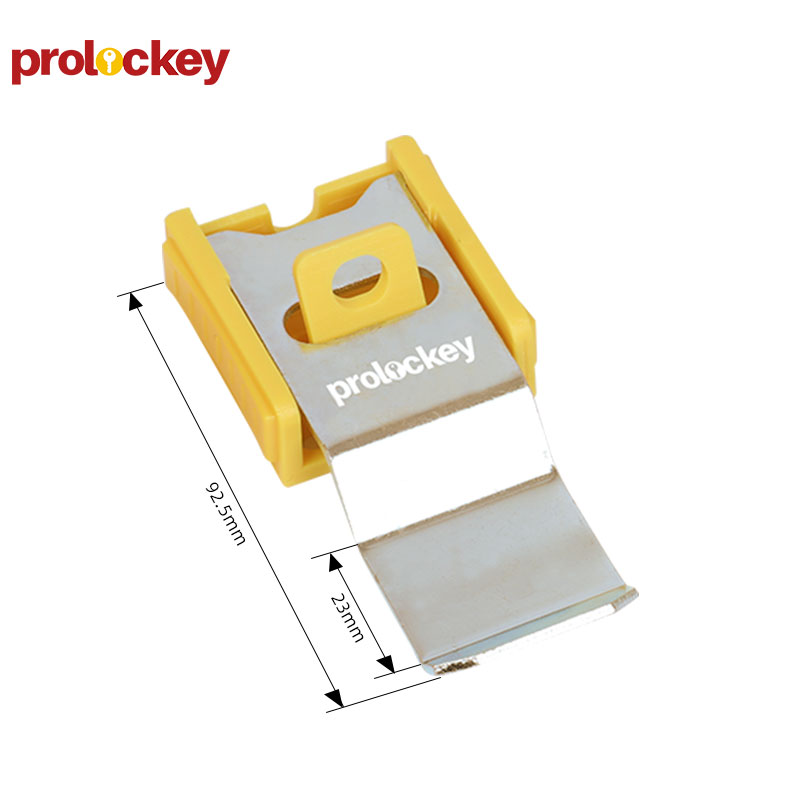

- 总长度（本轮尺寸图）
- 92.5mm
- 锁座宽度 B
- 45 mm（官方目录）
- 锁座高度 C
- 17 mm（官方目录）
塑料部件颜色定制
当前选择按需求定制
PRODUCT OVERVIEW
产品介绍
- 阶梯折弯挡片，前端带小折边
- 应用图展示柜门位置配挂锁和挂牌
- 可采用双面3M胶或螺丝固定

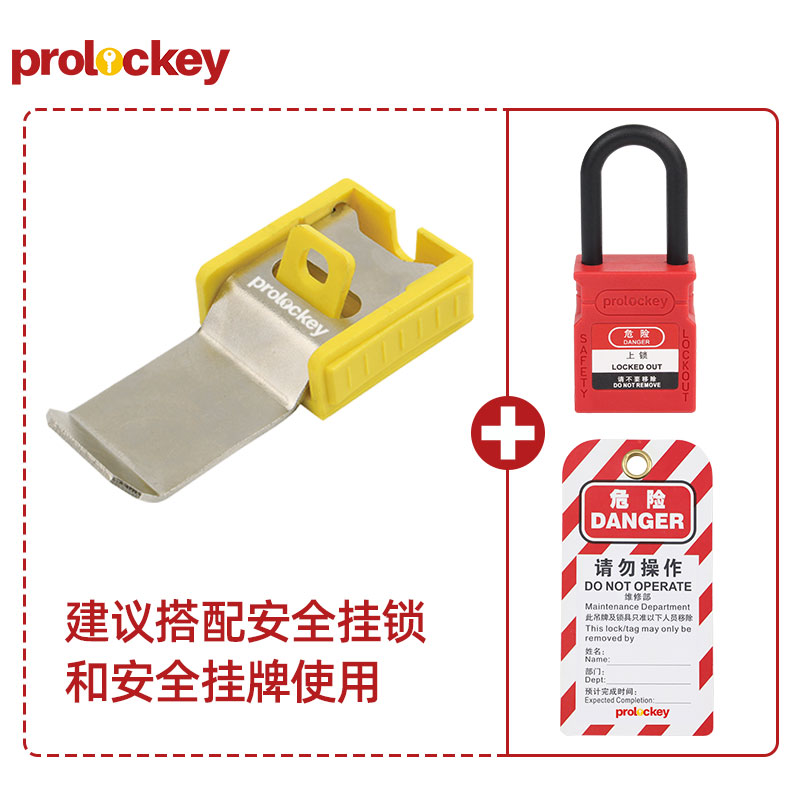

- 可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）
ECL03 阶梯挡片多用途工业电气锁
ECL03 阶梯挡片多用途工业电气锁，阶梯折弯挡片用于柜门、电器手柄孔、低压抽屉柜等位置的上锁。
结构与适用场景
阶梯折弯挡片，前端带小折边；应用图展示柜门位置配挂锁和挂牌；可采用双面3M胶或螺丝固定；可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）。
选型提示
请结合设备结构、图示尺寸和安装空间确认配套。图片中的挂锁、挂牌及设备仅用于说明使用方式，实际交付配置请在咨询时确认。
型号与配置
请按型号、适配尺寸、颜色及配套数量询价确认。
SPECIFICATIONS
规格与尺寸
| 型号 | ECL03 |
|---|---|
| 总长度（本轮尺寸图） | 92.5 mm |
| 锁座宽度 B | 45 mm（官方目录） |
| 锁座高度 C | 17 mm（官方目录） |
| 目录总长度 | 93 mm（官方目录） |
| 前端挡片图示长度 | 23 mm（本轮尺寸图） |
| 锁座材质 | ABS（官方目录） |
| 金属挡片材质 | 铁镀锌（官方目录） |
| 目录标示耐温 | -20°C 至 +90°C |
| 固定方式 | 双面3M胶或螺丝（官方目录） |
| 适用位置 | 柜门、电器手柄孔、低压抽屉柜等 |
资料来源：PROLOCKEY 中文分类目录，第 13 页。查看原目录
以本型号图示尺寸和现场安装空间为准。本轮尺寸图总长 92.5 mm，目录标注 93 mm；选型时请复核。
APPLICATIONS
应用与配套
安装与应用

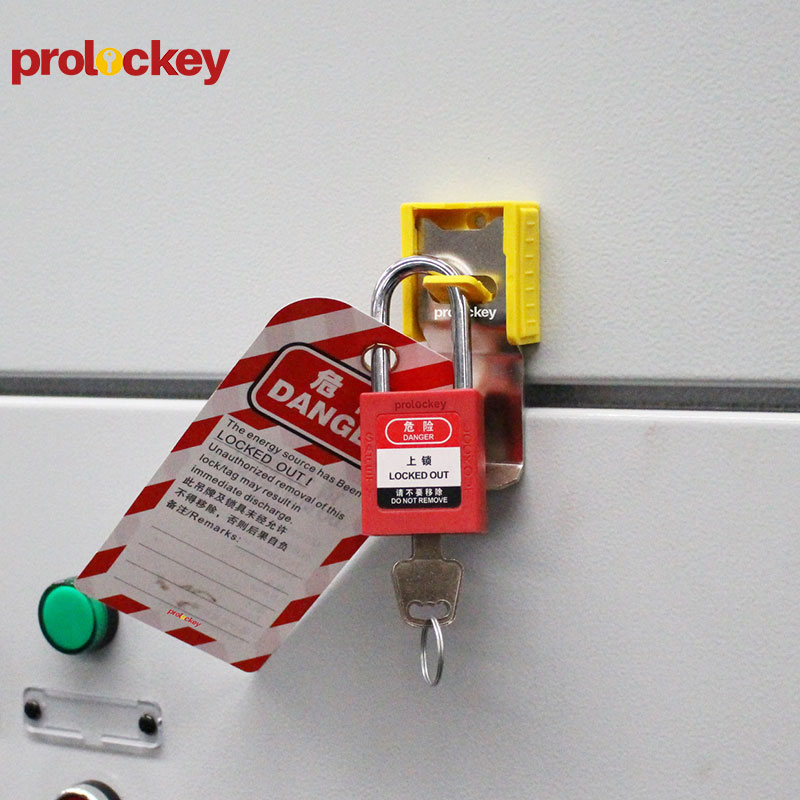

图片展示本型号的使用位置。配套挂锁和挂牌按需求确认。
