产品细节01
产品结构与细节

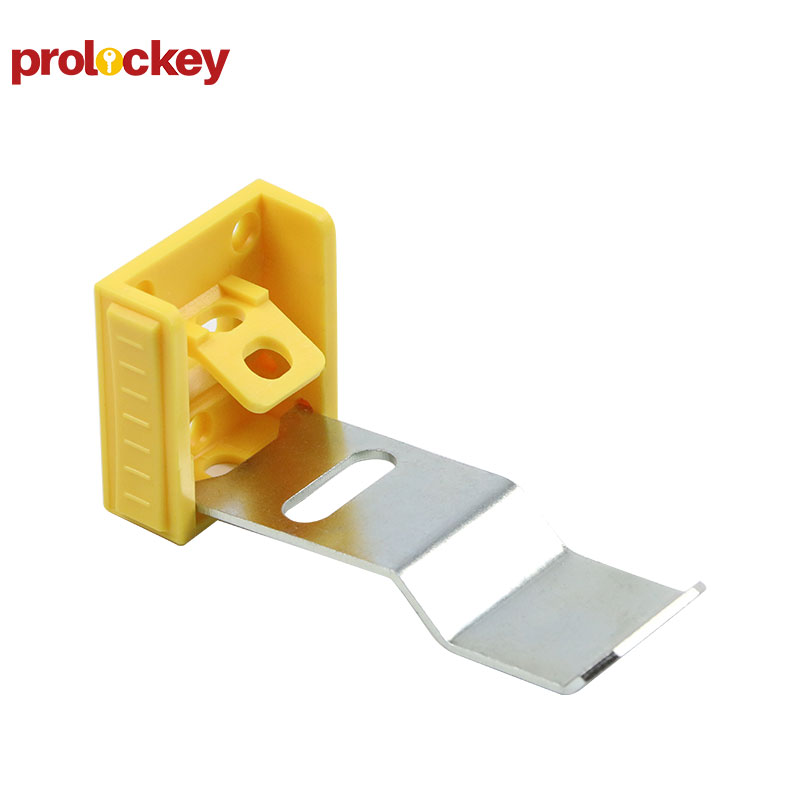

短折弯挡片，前端圆角并带向下折边；应用图展示挡片遮挡柜面开关位置；可采用双面3M胶或螺丝固定。
1 / 6
多用途工业电气锁
短折弯挡片多用途工业电气锁
产品型号ECL02

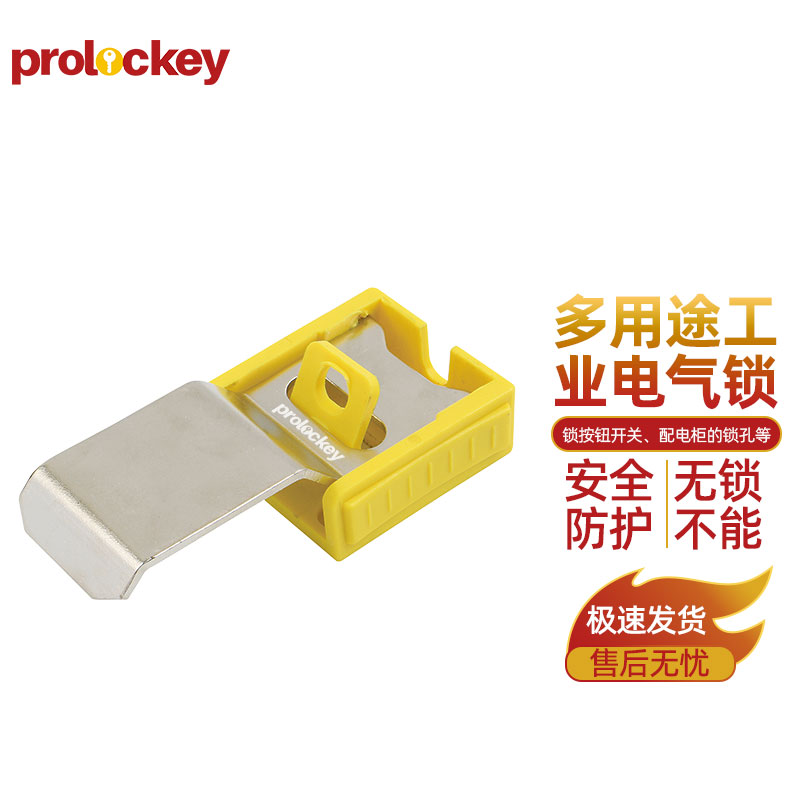

ECL02 短折弯挡片多用途工业电气锁，短折弯挡片用于按钮开关、配电柜锁孔等位置的上锁。

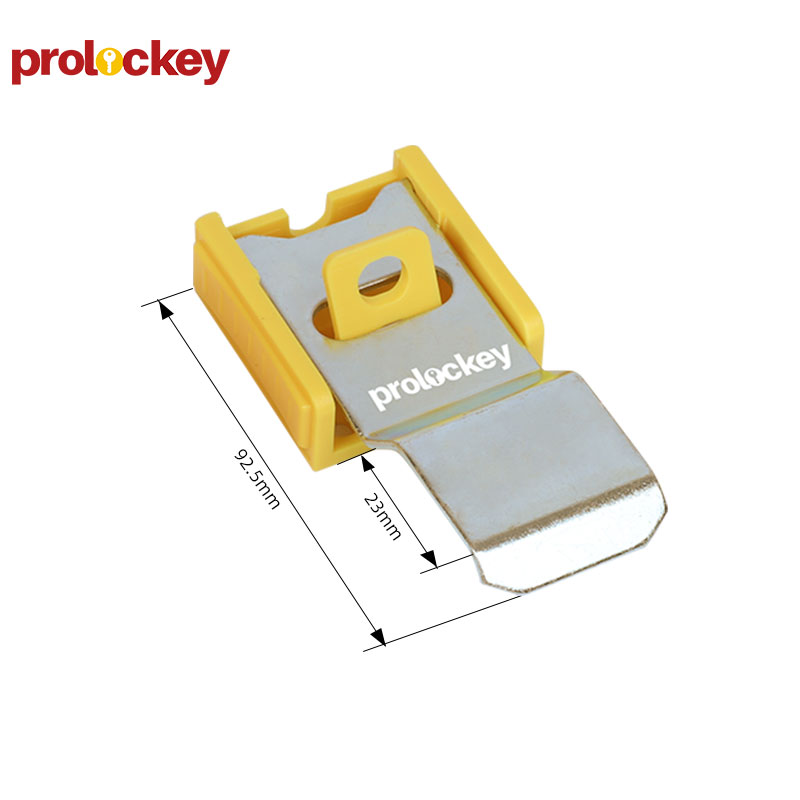

- 总长度（本轮尺寸图）
- 92.5mm
- 锁座宽度 B
- 45 mm（官方目录）
- 锁座高度 C
- 17 mm（官方目录）
塑料部件颜色定制
当前选择按需求定制
PRODUCT VIDEO
ECL02 产品安装视频
本型号安装演示。请以本页对应型号的图示尺寸选型；画面中的设备和挂锁用于说明配套使用方式。
PRODUCT OVERVIEW
产品介绍
- 短折弯挡片，前端圆角并带向下折边
- 应用图展示挡片遮挡柜面开关位置
- 可采用双面3M胶或螺丝固定

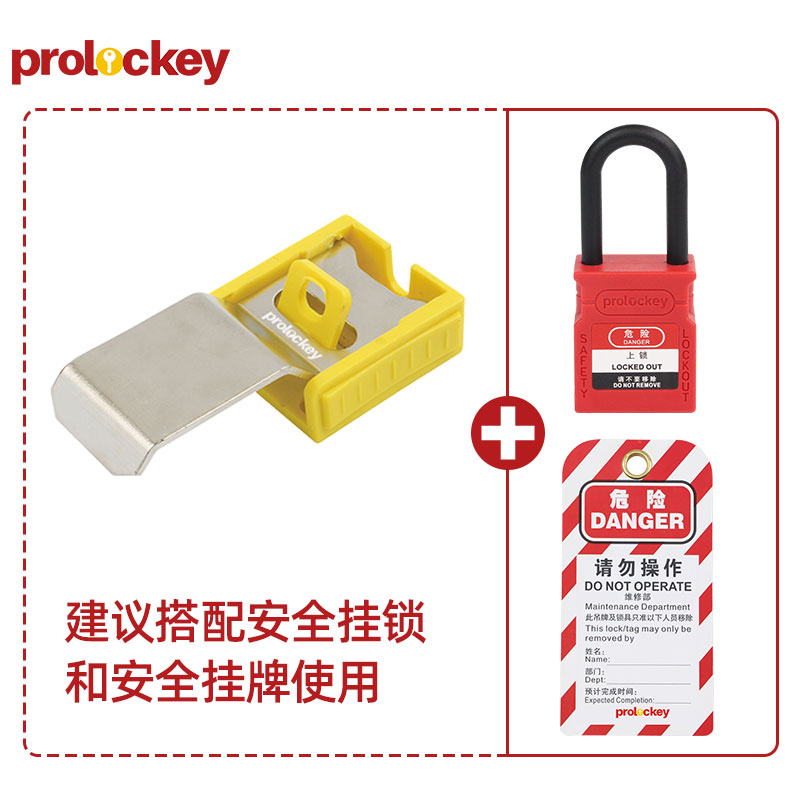

- 可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）
ECL02 短折弯挡片多用途工业电气锁
ECL02 短折弯挡片多用途工业电气锁，短折弯挡片用于按钮开关、配电柜锁孔等位置的上锁。
结构与适用场景
短折弯挡片，前端圆角并带向下折边；应用图展示挡片遮挡柜面开关位置；可采用双面3M胶或螺丝固定；可搭配安全挂锁和安全挂牌使用（配件供货内容需另确认）。
选型提示
请结合设备结构、图示尺寸和安装空间确认配套。图片中的挂锁、挂牌及设备仅用于说明使用方式，实际交付配置请在咨询时确认。
型号与配置
请按型号、适配尺寸、颜色及配套数量询价确认。
SPECIFICATIONS
规格与尺寸
| 型号 | ECL02 |
|---|---|
| 总长度（本轮尺寸图） | 92.5 mm |
| 锁座宽度 B | 45 mm（官方目录） |
| 锁座高度 C | 17 mm（官方目录） |
| 前端挡片图示长度 | 23 mm（本轮尺寸图） |
| 锁座材质 | ABS（官方目录） |
| 金属挡片材质 | 铁镀锌（官方目录） |
| 目录标示耐温 | -20°C 至 +90°C |
| 固定方式 | 双面3M胶或螺丝（官方目录） |
| 适用位置 | 按钮开关、配电柜锁孔等 |
资料来源：PROLOCKEY 中文分类目录，第 13 页。查看原目录
以本型号图示尺寸和现场安装空间为准。
APPLICATIONS
应用与配套
安装与应用

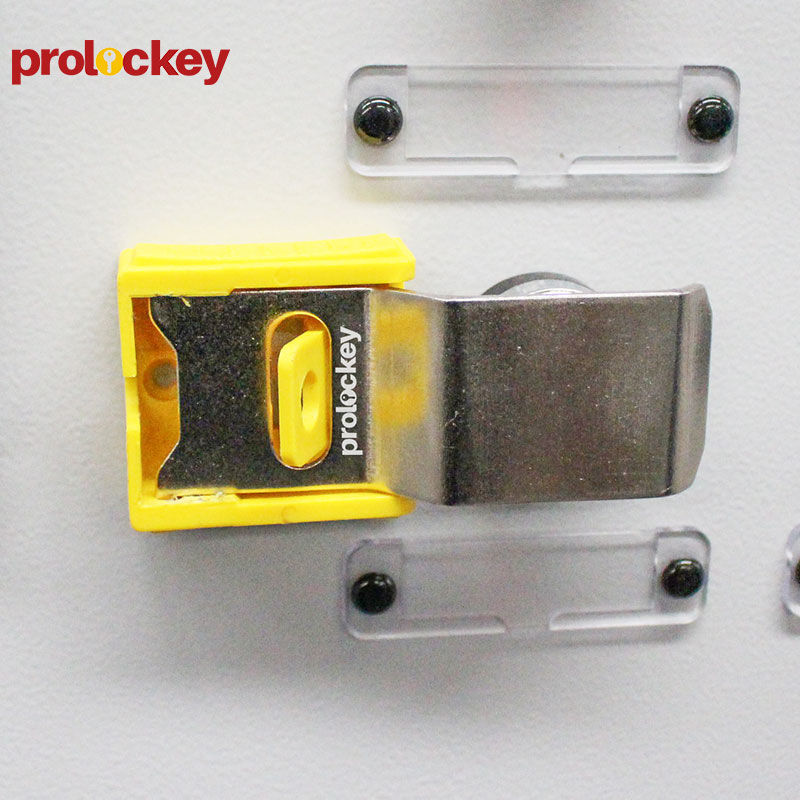

图片展示本型号的使用位置。配套挂锁和挂牌按需求确认。
