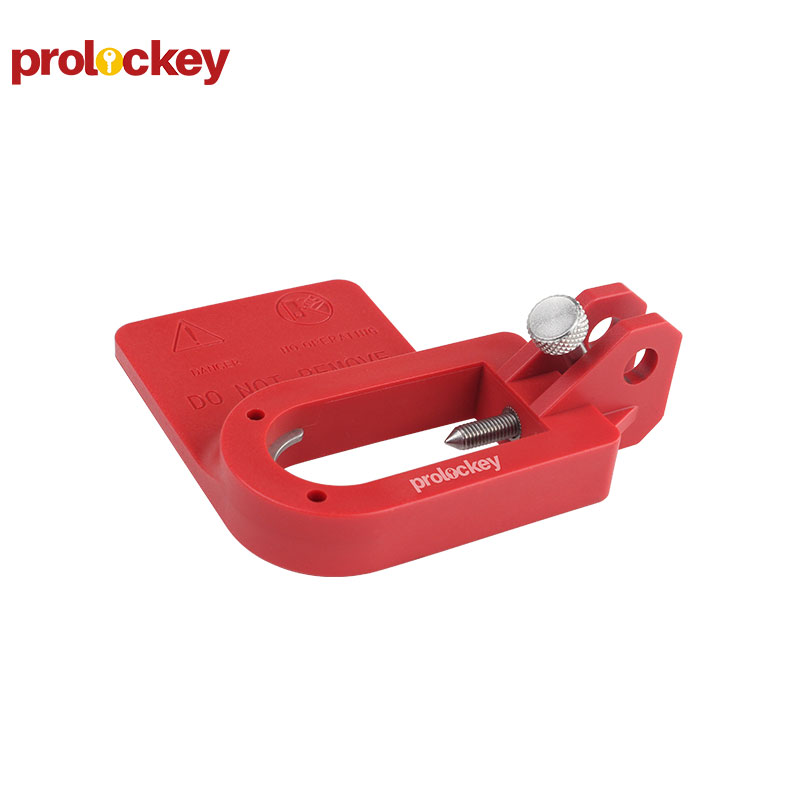

产品细节01
结构与安装
红色锁体，手拧螺钉夹持；可单人上锁管理。
1 / 6
中大型断路器锁
大型断路器锁
产品型号CBL201
CBL201 大型断路器锁，适用于定位或手柄上推距离较小的大型塑壳断路器。
- 材质
- 尼龙 PA
- 耐温范围
- −20 ℃至 +120 ℃
- 图示外廓
- 55.2 × 80 mm
颜色选择红色
色块用于配置咨询，主图保留产品实拍。
塑料部件颜色定制
当前选择红色 / 按需求定制
PRODUCT VIDEO
CBL201 安装演示
本型号安装演示。画面中的设备、挂锁和挂牌仅用于说明使用方式。
PRODUCT OVERVIEW
产品介绍
- 适用于定位或手柄上推距离较小的大型塑壳断路器
- 红色锁体，手拧螺钉夹持；可单人上锁管理
CBL201 大型断路器锁
CBL201 大型断路器锁，适用于定位或手柄上推距离较小的大型塑壳断路器。
结构与应用
红色锁体，手拧螺钉夹持；可单人上锁管理。
选型提示
请核对型号、开关手柄的实际厚度和安装空间。图片中的设备、挂锁和挂牌仅供说明安装方式，实际交付配置请在咨询时确认。
型号与配置
请按型号、适配尺寸及配套数量询价确认。

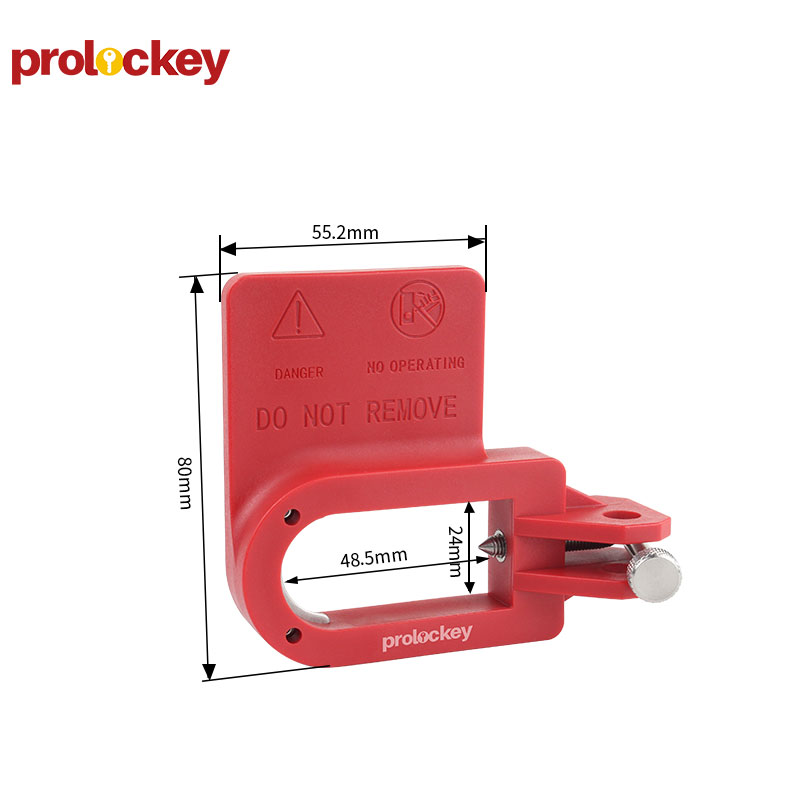

SPECIFICATIONS
规格与尺寸
| 型号 | CBL201 |
|---|---|
| 材质 | 尼龙 PA |
| 耐温范围 | −20 ℃至 +120 ℃ |
| 图示外廓 | 55.2 × 80 mm |
| 图示锁框开口 | 48.5 × 24 mm |
| 图示夹持高度 | 23 mm |
| 锁孔直径 | 7.8 mm |
| 安装方式 | 免工具 |
资料来源：PROLOCKEY 中文分类目录，第 17 页。查看原目录
本页尺寸来自本型号图片及断路器锁具目录；请核对设备手柄结构、夹持尺寸和现场安装空间。
APPLICATIONS
应用与配套

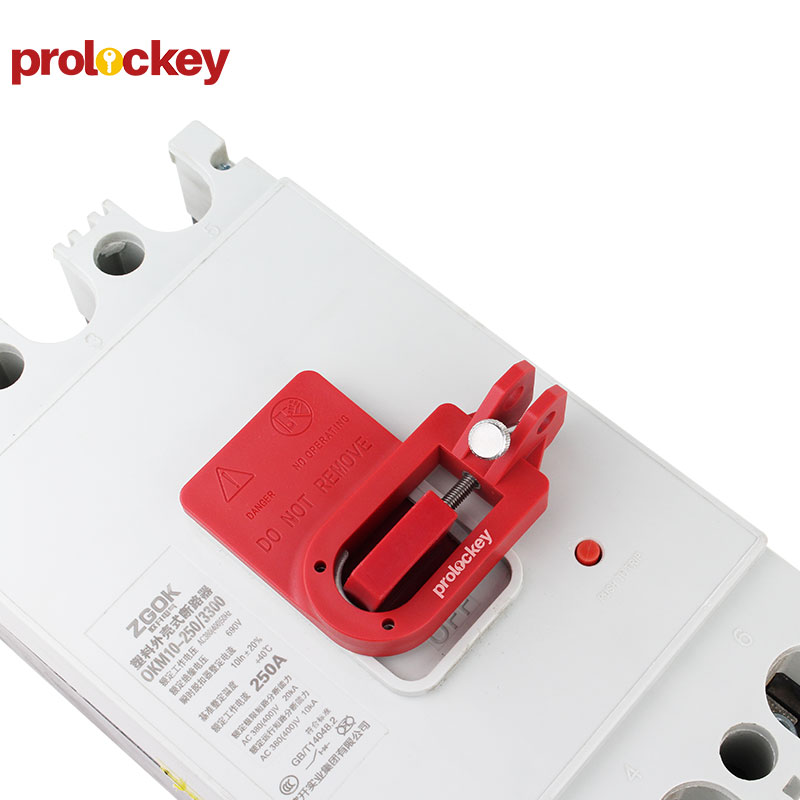

安装与上锁示意
图片中的断路器、挂锁和挂牌用于说明操作方式，实际供货内容请按需求确认。

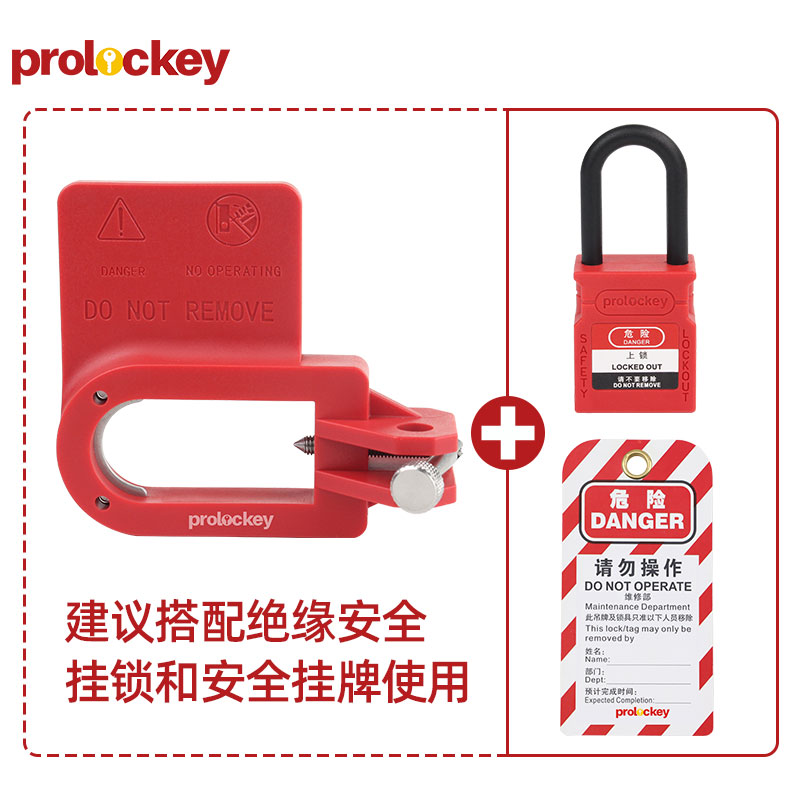

组合使用示意
挂锁、挂牌及断路器设备仅供配套参考，实际交付配置请在询价时确认。
